НОВЫЙ ВИТОК В СВАРКЕ



 Опубликовал:  Антон Чураков

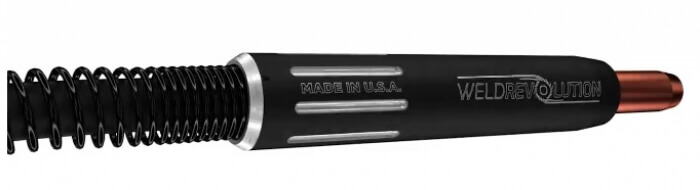

Компания Weld Revolution представила новую технологию и оборудование сварки вращающейся дугой — SpinArcTM. Это не привычное для нас понятие сварки вращающейся дугой, это процесс, который использует уникальный сварочный пистолет и систему управления. Здесь конец сварочной проволоки движется по окружности на высокой скорости.

Центробежная сила толкает расплавленные капли по дуге, создавая плотный и бездефектный сварочный валик. Это позволяет вести высокоскоростную наплавку со значительным увеличением производительности.

Процесс очень прост и легок для понимания. Проволока подается из устройства подачи в сварочный кабель и горелку. Как только проволока проходит через горелку, контактный наконечник кончик проволоки начинает вращаться по конической форме. При сварке расплавленные капельки движутся от проволоки к основному металлу по круговой схеме.

Как и в других видах дуговой сварки, на расплавленные капли действуют электромагнитные и гравитационные силы. С технологией SpinArc, однако, центробежные силы, созданные вращением, чётко отделяют каждую каплю от проволоки и под углом продвигают её в стык. Это направляет дугу на боковые кромки, обеспечивая основательное проплавление и соответствующий профиль провара основного металла. Это эффективно минимизирует непровары, пористость и подрезы.

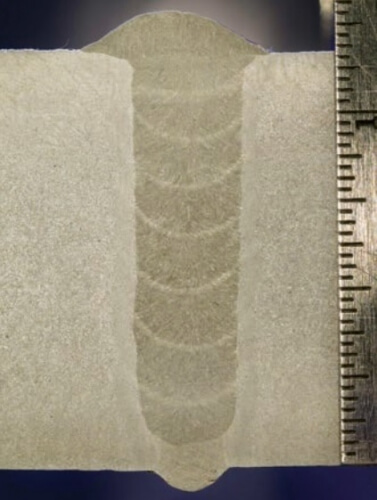

Разрез стыка трубы X65






Разрез стыка трубы X65 (российский аналог 15Г2СФ) Ø254х31.75, заваренный сплошной проволокой ER80Ni­1 Ø1.0 мм. Скорость подачи проволоки 23 м/мин, скорость сварки 48 см/мин, производительность 5,5 кг/ч.








Наплавка на сплав INCONEL 625




Наплавка на сплав INCONEL 625 (российский аналог ХН75МБТЮ) проволокой ERNiCrMo-3 Ø1.2 мм. Скорость подачи проволоки 12,7 м/мин, скорость сварки 47 см/мин. Ширина валика около 16 мм, проплавление в основной металл около 0,5 мм. Степень растворения железа <2%, один проход вращающейся дугой. Чтобы получить такой процент при других дуговых способах наплавки требуется 2 или 3 прохода.

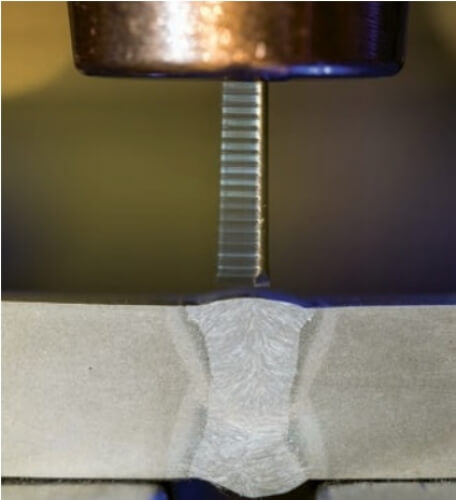

Вращение дуги



Вращение дуги

    • Позволяет осуществлять струйный перенос металла во всех пространственных положениях
    • Увеличивает производительность сварки
    • Распределяет давление дуги равномерно по всему стыку
    • Равномерно распространяется подвод тепла по всей сварочной ванне
    • Не требует подготовки кромок

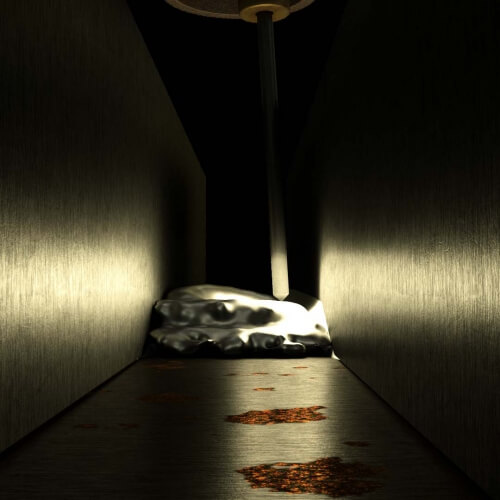

Перемешивание сварочной ванны






Перемешивание сварочной ванны

    • Распределяет давление дуги равномерно по всему стыку
    • Позволяет производить сварку "вязких" материалов
    • Уравновешивает скорость затвердевания сварочной ванны
    • Помогает разрушить окислы и загрязнения, в результате получив улучшенную чистоту шва

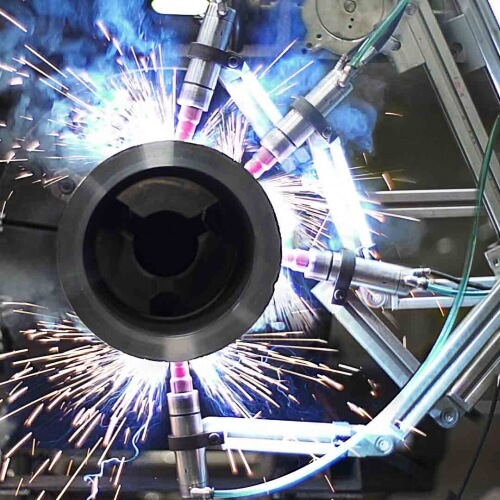

Независимость от положения шва





Независимость от положения шва

    • Хорошее смачивающее действие с гладкими профилями валиков
    • Ровная и стабильная вращающаяся дуга
    • Гладкий внешний вид валика
    • Может быть использована в сочетании с более передовыми методами передачи, такими как струйно-импульсный

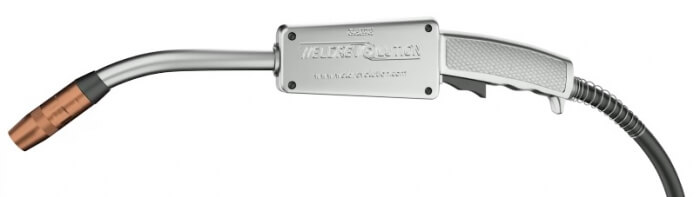

Weld Revolution предлагает решения как для автоматической сварки, так и для полуавтоматической сварки.



По материалам www.weldrevolution.com и журнала AWS WJ за Июнь 2015.


При использовании данного материала ссылка на ресурс ЯСВАРЩИК обязательна.


Обновление от 10.07.2015.

Обзор горелки MA-400 SpinArc для автоматической сварки вращающейся дугой
